‌根据《煤矿安全规程》387条要求，斜巷内使用串车提升时必须装设常闭斜巷跑车防护装置，该装置是保证斜巷提升安全，防止各类运输事故发生的有力保障。ZDC30-2.5型常闭式跑车防护装置主要用于煤矿、金属矿山、非金属矿山等所有在30°以下的单轨或双轨运输斜巷中,该装置工作于“常闭”状态。当矿车超速(跑车、溜车)时，该装置对矿车进行可靠的拦截。

·性能特点

①抗冲击能2.5MJ，抗冲击能更大，能拦截较重的运输设备

②将先进的PLC控制及现场总线技术应用到控制系统中，工作稳定性、可靠性大幅提高、

③具有矿车运行位置、速度显示、挡车栏状态、故障报警、故障自检、控制方式显示功能。

④具有料车、人车单独控制、集中、就地多种控制方式选择

⑤柔性档车栏设计，使矿车的损伤降到最低。

⑥可实现与上变坡点阻车器联锁控制，运输系统更加安全。

⑦采用电机和压缩空气两种方式作为动力源驱动挡车栏，用户可选用更适合现场的驱动方式⑧应急使用功能，如某一挡出现故障，不影响其他各档正常使用。

·系统组成

该装置由以下部分组成

●KXJ-127ZD隔爆兼本质安全型电控箱

●BQH12本安型编码器

●JJF-200ZD收放绞车

●KGXJ-660ZD隔爆兼本质安全型开关箱

●GUC12本安型位置传感器

●GUH12本安型霍尔传感器

●PG127矿用隔爆型状态显示屏

●ZDC30-2.5跑车防护装置挡车栏

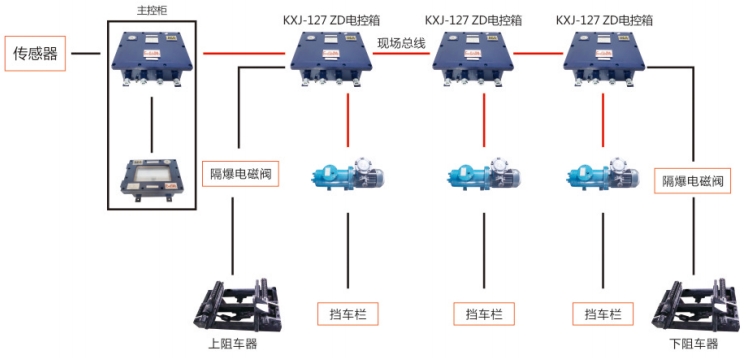

·电动系统图

·液动系统图

·技术参数

电控箱工作电压:2AC127V

开关箱工作电压:3AC380/660V

液压推杆电源电压:3AC380/660V

缓冲距离:0.3-10m

额定缓冲能量:2.5MJ

·工作原理

ZDC30-2.5型跑车防护装置系统采用可编程控制器作为控制核心，编码器或霍尔传感器作为测距传感器。在绞车运行时，主控PLC对编码器或霍尔传感器发生的脉冲进行采集，计算出绞车旋转方向和行程，从而判断出矿车的位置和运行方向。当检测出矿车的位置在某道挡车栏预定升降点时，主控PLC发出控制指令，并通过总线方式控制液压推杆使挡车栏打开或关闭。

当矿车发生跑车时，矿车与主提升绞车失去同步，矿车击挡车栏，脱扣传感器受剪切力切断，主控PLC发出报警保护指令，绞车安全回路断开。各道挡车栏均处于下放状态，有效的防止矿车冲出斜巷，避免造成更大的事故。

·安装方式

ZDC30-2.5型跑车防护装置的选型可从控制方式、驱动方式、档车栏类型几方面灵活配置，以适用于不同的现场工况，满足安全生产的需要，达到更高的性价比。
